哈尔滨某“炉排安装方案”
发布时间：2015-04-07 10:14 来源：http://www.sdhxzzc.com/炉排安装方案报审表
工程名称：哈尔滨市某某环保资源利用有限公司生活垃圾焚烧发电改扩建项目(扩建工程) 编号：
填报说明：
致：某某咨询有限公司哈尔滨某某发电扩建 项目监理部
现报上 哈尔滨市某某环保资源利用有限公司生活垃圾焚烧发电改扩建项目（扩建工程）安装 工程安全方案，请审查。
附件：#1焚烧炉排安装方案
施工单位（章）： 总承包单位（章）：
项目经理： 专业工程师：
日 期： 施工经理：
日 期：专业监理工程师审查意见：
专业监理工程师：
日 期：总监理工程师审核意见：
项目监理机构（章）：
总监理工程师:
日 期：建设单位审批意见：
建设单位（章）：
项目代表：
日 期：
1、特殊施工技术方案施工单位总工程师批准，并附验算结果。
XA某某-案-G001-2013
生活垃圾发电改扩建项目(扩建工程)
炉排安装方案
编制：
审核：
批准：
哈尔滨市某某环保发电扩建工程项目部
二O一三年九月
二、编制依据： 1
三、施工准备及条件 1
1、施工应具备的条件 1
2、施工机械及工机具的配备 2
3、施工人员配置 2
四、施工程序、方法及要求 5
1、施工程序 5
2、施工方法及要求 5
五、质量技术要求及保证措施 7
六、职业健康安全文明施工及吊装安全保证措施 8
七、成品保护 11
哈尔滨市某某环保生活垃圾发电改扩建项目(扩建工程)
炉排安装方案
一、工程简况
哈尔滨市某某环保资源利用有限公司生活垃圾发电该扩建项目(扩建工程)日处理垃圾1200t，配制2台600t/d机械排焚烧炉，机械炉排焚烧炉由上海康恒环境工程有限公司制造供货。
焚烧炉主要由给料斗、炉排、炉排漏渣斗、落渣斗、推料器、除渣机、燃烧器、液压系统等系统附属设备组成，其中炉排分干燥炉排、燃烧炉排、燃烬炉排三段，每段由左右两片组成，分别安装在锅炉第四层、第三层和第二层的梁上。
二、编制依据：
1、上海康恒环境工程有限公司图纸及技术文件;
2、无锡华光锅炉股份有限公司钢架图纸
3、中国恩菲工程公司图纸;
4、《电力建设施工技术规范》(第2部分 锅炉机组篇)DL5190.2-2012
5、《火电施工质量验收及评价规程》 (第2部分：锅炉机组)DL/5210.2-2009;
6、《电力建设安全工作规程》DL5009.1-2002;
7、《电力建设安全工作规程》;
8、《建设工程安全生产管理条例》;
9、《生活垃圾焚烧处理工程技术规范》 CJJ-90-2002
10、《生活垃圾焚烧污染物控制标准》 GB18485-2001
11、《城市生活垃圾焚烧处理工程项目建设标准》2001年 建设部国家计委
12、《生活垃圾焚烧处理工程技术规范》 CJJ90-2002，建设部
13、《生活垃圾焚烧炉》 CJ-T118-2000，建设部
14、项目部自编的技术文件
三、施工准备及条件
1、施工应具备的条件
1.1、设备(材料)到货齐全、清点完毕并经验收合格，满足安装需要;
1.2、锅炉第一段钢架(+21.34m以下)及炉排支撑钢梁安装、找正完毕，且二～层钢梁焊接完成。锅炉刚架经自检、互检及验收合格且通过总包、监理及业主的验收;
1.3、锅炉钢架基础已灌浆完毕
1.4、施工作业区域内需要回填的地方回填完毕并夯实、验收合格;
1.5、施工场地应坚实平整、施工道路畅通，满足吊车吊装及行走需要;
1.6、对使用的设施、工器具全面检查，保证使用的可靠性。
2、施工机械及工机具的配备
2.1、施工机械的配备
25t汽车吊 1台 50t汽车吊 1台
160t汽车吊 1台 30t平板车 1台
施工所用的吊车、平板车要求性能良好，各类安全保护措施齐全，禁止带病作业。
2.2、主要工机具的配备
3、施工人员配置序号 工机具名称 型号规格 单位 数量 备注 1 螺旋千斤顶 10t 台 4 2 手拉葫芦 10t 台 6 3 手拉葫芦 2t～5t 台 6 4 交、直流焊机 台 6 5 角磨机 台 2 6 经纬仪 台 1 7 水准仪 台 1 8 气割工具 套 2 9 卡环 4t\6t\10t 个 16 10 钢盘尺 30m 把 1 11 专用吊装工具 套 1
施工人员配置表
四、施工程序、方法及要求作业人员配置 人数 资 格 职 责 主管
副经理
1 有组织协调能力，有现场管理经验。 负责人员组织配备、分工协调工作。 工程师
1 要求熟悉焚烧炉安装施工图，有焚烧炉施工经验，熟悉施工技术及验收规范。 1．全面负责该单位工程的技术工作，组织施工图及技术资料的学习，参加图纸会审，编制施工技术措施，主持技术交底； 2．编制施工指导书，做施工预算； 3．深入现场指导施工，及时发现和解决技术问题； 4．制定施工方法、工艺； 5．负责单位工程一级质量验收，并填写验收单； 6．负责施工过程中的一切技术工作，负责一切技术资料的收集。 7．工程师权限：对施工过程中未按施工图纸、未按作业指导书和技术交底进行施工的有权责令其整改；施工质量未达到规范要求的有权责令其返工；对存在重大质量和安全隐患的有权责令停工并及时向上级领导汇报。 安全员
1 有五年以上现场工作经验，责任心强,忠于职守，有安全员上岗证，持证上岗 1．在上级安全部门的领导下，全面负责安全管理工作； 2．执行公司安全管理标准，遵循安全管理规程，作好施工现场的管理工作，对安全第一责任者负责； 3．负责施工现场的安全检查，制止违章作业。 4．做好安监违章记录，为安全评比提供直接、真实的依据； 5．安全员权限：有权停止正在进行的违章作业，有权对参加施工的单位进行评分，以鼓励安全施工，并建议有关领导，对表现突出的单位和个人进行奖励，有权对违章个人进行就地处罚，有权对有隐患的施工方案提出异议，与专业工程师商讨解决。 质检员
1 有质检工作经验，熟悉焚烧炉安装规范及技术要求。熟悉施工图，经过培训，有质检员上岗证，持证上岗。 1．负责施工全过程的质量监督、检查及质保资料的搜集与整理工作； 2．有权对不能保证质量的方案提出异议，请求有关领导批准； 3．有权对可能造成质量事故的违章操作，及时制止并报告有关领导处理； 4．对不合格的工序有权责令其修改，并禁止下道工序的施工，同时报告有关领导； 5．有权对质量较好的单位和个人或出现质量事故的单位和个人建议领导和经济挂钩，实行奖罚。 班组长
1 具有施工组织能力、熟悉本专业施工工艺流程，熟悉施工质量和安装要求。
高级工1. 负责组织安排施工人力，物力。严格按照作业指导书的施工工艺要求，质量要求和安全环境要求进行施工。全面负责质量、安全工作。
2. 做好设备安装的质量自检和工序交接工作。
3. 施工过程中，图纸不清不施工，材料不合格不施工，技术、安全不交底不施工，上一级工序验收不合格不施工。
4. 发生质量、安全事故立即上报，同时组织本班组职工按照“三不放过”的原则认真分析。起重工 1 掌握起重施工技术，具有锅炉设备吊装经验，持有安监局颁发的上岗证书 1．负责设备的吊装作业及吊装前工器具的检查
2．严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工焊工 2 熟悉焊接工艺及相关要求，具有与焊接项目相符的焊工合格证 1.负责施工中的焊接工作和焊接后的质量自检工作
2．严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工安装工人 10 熟悉本项目的技术、工艺要求，具备作业能力 1．严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工
2．爱护施工用的工器具，严格按操作规程作业
3．发生质量、安全事故应保护好施工现场，并迅速报告有关领导，做好处理工作
4．有疑难问题有权向技术员和施工班长请示解决办法。对自己施工的质量负责，对不正确、不明确的指挥有权不执行，在施工中享有紧急避险权。

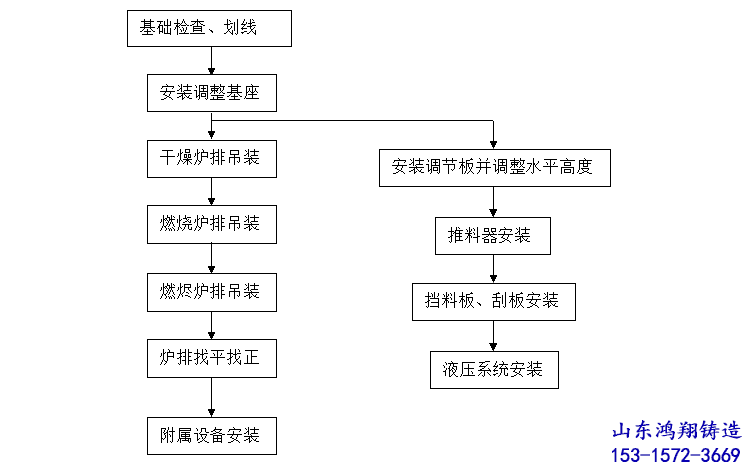

1、施工程序
2.1、基础检查、划线
2.1.1根据炉膛纵横中心线，对焚烧炉基础进行放线检查，以吊线锤和经纬仪相结合的方法进行，并结合焚烧炉钢架的相应尺寸偏差，确定垫铁高度和对钢架尺寸偏差进行补偿消除。
2.1.2在放线过程中应注意焚烧炉纵横中心线与余热锅炉炉膛纵横中心线的设计偏移距离，一般两炉纵向中心重合，横向中心焚烧炉偏向于余热锅炉炉前。
2.1.3放线结束后按施工图规定位置埋设中心标板和沉降标板。
2.2安装炉排时，必须先将漏灰斗和渣斗抛锚。漏灰斗和渣斗直接抛锚在锅炉的钢梁上，先将漏渣斗安装、找正焊接。漏灰斗和渣斗安装依据厂家安装手册进行。
2.3、炉排安装

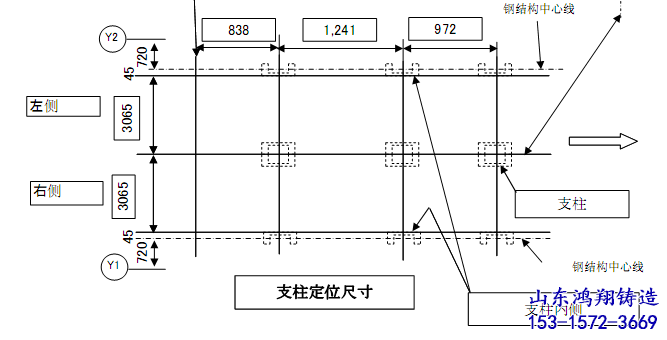

2.3.1单台焚烧炉炉排分为3段，每段左右2片，共计6片，布置如下：
2.3.4炉排附件安装符合厂家的安装指导手册
2.4、炉排的吊装
根据设备重量及现场实际情况，炉排吊装拟采用160t的汽车进行吊装，转运采用50t汽车吊和30t平板车。
2.4.1炉排重量
炉排重量表
2.4.2吊车参数序号 炉排名称 总重量（t） 单件重量（t） 安装位置 1 干燥炉排 34.31 17.155 锅炉15.0m层 2 燃烧炉排 51.14 25.57 锅炉12.23m层 3 燃烬炉排 45.56 22.78 锅炉9.46m层
160t汽车吊性能参数
2.4.3车辆摆放位置及工况#FormatImgID_7# #FormatImgID_8# #FormatImgID_9#
#FormatImgID_10# #FormatImgID_11#35.7m 40.1m 44.5m 48.9m 10m 41 36 36 26 12m 36 32 29 24 14m 32 28 26 22 16m 28 26 23 21
(1)场地要求
根据现场情况，首先将#1炉基础以北、靠垃圾坑侧未回填的地方全部回填并夯实，在回填土上铺垫山皮石并压实压平，以满足吊车及平板车作业的需要。
(2)车辆摆放及吊装示意

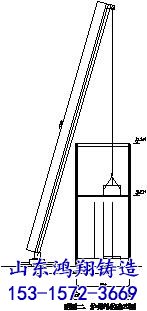

详见附后图纸。
(3)从吊装示意图及吊装构件单件重量看，单件吊装最大重量为25.56t，吊装半径约13m。从160t汽车吊性能参数上看，14m的工作半径臂长为44.5m的条件下吊装重量为26t，可满足吊装需要。
2.5、推料器安装
2.5.1首先在标高为17260mm钢架梁上画出中心线，然后将推进器支架位置画出，并作明显标志。
2.5.2吊装完以后，将推料器进行找平找正，然后将推料器支架与钢架梁焊接。
五、质量技术要求及保证措施
1、质量要求：工程验收一次合格率100%
2、质量控制点
质量控制点设置表
R记录确认、W见证点、H停工待检点、S连续监视监护序号 作业控制点 检验单位 见证
方式班组 项目部 监理单位 建设单位 1 设备的清点、检查 √ √ √ √ W 2 设备的外形尺寸校验 √ √ W 3 安装基准标高、基准线的校验 √ √ W 4 起吊装置、索具配置检验 √ √ H 5 起吊过程中吊装系统检查 √ √ S 6 验收 √ √ √ √ H
3、质量保证措施
3.1、施工前由专业工程师或技术员组织施工人员认真学习图纸、资料，了解施工技术要求，掌握施工方法和施工要领。同时宣传质量，提高意识，加强作业人员的工作责任心。
3.2、认真做好施工前的技术交底工作，使每个施工人员充分的理解施工工艺和技术要求，达到作业人员对工作心中有数，交底后必须双方签字。
3.3、班组长或专职质检员认真作好施工过程的质量监督控制，确保每一道工序的施工质量以及工序间合理衔接，不留缺陷，不留尾工，认真做好施工后的自检工作。
3.4、对施工中容易发生的质量问题，作业前作出预测，并采取有效的、可操作的预防措施，消除施工质量缺陷。
3.5、施工中发现设备缺陷或施工质量问题，及时向技术负责人提出并采取措施后进行处理。重大质量问题必须停工，待提出处理意见或制定整改措施后方可进行整改。
3.6、加强工序间验收管理，严格遵守“完成一道工序，验收一道工序”的原则，使整个施工受于质量控制。
3.7、积极配合项目部质检部门和监理的质检工作，对查出的质量问题积极并及时的进行处理。
六、职业健康安全文明施工及吊装安全保证措施
1、作业安全危害因素源辩识及风险控制措施
2、炉排吊装安全保证措施序号 危险点 风险控制措施 1 高空坠落 1.吊装前编制施工方案并技术交底。
2.安全培训、身体检查合格。
3.正确合理使用安全防护用品（安全网、安全带、安全绳等）。
4.遇有大雪、大雾、雷雨等恶劣气候，或夜间照明不充足时停止高处作业。
5.炉排吊装时，吊装作业区域设立警示标识，禁止无关人员入内；提前通知土建施工方，在吊车作业半径内的垃圾坑作业人员提前避让。2 高空落物伤人
1.高空作业配备工具袋，工器具及小件放入工具袋内，大工器具应系保险绳，传递工具严禁抛掷，使用榔头、撬棒严禁用力过猛。
2.高空使用材料设备集中堆放可靠处，排列齐整，严禁摆放到主要通道及脚手架上。
3.尽量减少交叉作业，上方有人施工，下方工人应暂停工作，进行避让。设备安装，固定牢固后方可松钩。
4.吊装时吊点选择合理，拴钩点要加好包角，包角要用铁丝固定在钢丝绳上，以防高空脱钩时坠落伤人。
5.吊装时要拴好溜绳，随时调整吊物的位置，以防吊装过程中与钢架构件相碰。3 起重伤害 1.起重指挥、操作人员必须持证上岗，起重指挥由专人负责，信号清楚、明了。
2.起重机械按规程规定保养、维护、使用。
3.起重量达到起重机械额定负荷95%或两台及两台以上起重机械同时抬吊同一物件时，办理安全施工作业票。
4.起重工具按规程规定检查和试验。
5.风力达五级时不得进行受风面积大的吊装作业，当风力达到六级及六级以上时停止起吊作业。
6.遇有大雪、大雾、雷雨等恶劣气候，或夜间照明不充足时停止起吊作业。
7.专人检查、落实吊装索具等。吊装过程中，专人负责监护，如发现吊车支腿有不稳的现象，立即停止作业并处理。4 物体打击 1.组件吊装前杂物清理干净。
2.传递工具使用安全绳（安全绳用干燥的麻绳或尼龙绳）。
3.高处作业使用的工具应系保险绳。
4.危险区域设围栏及警告标志。
5.交叉作业层间搭设严密、牢固的防护隔离设施。
6.边角余料随时清理，放在专用的垃圾筒或垃圾箱内。5 火灾伤害 1.不得用气割照明。
2.对口防风棚内准备灭火器等消防设施。
3.对口防风棚内搭设安全通道。
4.氧气、乙炔管道设置符合规定。
5.作业区域内清理干净，不得存在易燃的杂物或垃圾。7 砂轮机等电动工具的使用 1.使用前检查合格，并进行空转试验。
2.电气保护和机械防护装置完好，接地可靠。
3.砂轮片有缺损或裂纹者严禁使用。
4.不得在砂轮片的侧面打磨工件，不准打磨软金属和非金属。
5.砂轮片的有效半径磨损至1/3时必须更换。9 施工现场火灾及触电 1.施工中，应在锅炉上合理布置灭火器材，以备发生火灾事故。
2.电火焊施工中，应注意施工现场周围情况，若存在易燃物应作清除处理，若不能清除时作好隔离措施；高空施工时，动用电火焊及明火区域应在其下方隔离措施，以防火花坠落到下方引起火灾。
3.施工用电应由专业电工进行统一管理，严禁非电工拆除、安装用电设施。
4.配电箱必须装设漏电保护器，作到一机一闸一保护。
5.用电设备的电源线长度不得大于5m，距离大于5m使应设便携式电源箱或卷线轴，便携式电源箱至固定开关柜之间的引线长度不得大于50m，且应用橡胶软电缆。
6.现场施工过程中，严禁将电线直接勾挂在闸刀上或直接插入插座内使用。
7.电源线不得接近热源或直接绑挂在金属构件上，不得架设在脚手架上。
8.施工现场照明采用220V临时性灯具时，必须装设漏电保护器，灯具应有防护罩，电源线必须用橡胶软电缆。
9.施工现场氧气、乙炔要分开运输；放置使用时瓶间距应不小于8m；使用时应经常检查，保证不漏气。
2.1、吊装区域应设置危险警示标示;
2.2、炉排吊装过程中，锅炉上暂停一切电焊作业;防止打伤钢丝绳;
2.3、炉排吊装过程中，各层连梁平台设专人监护;
2.4、炉排吊装过程中应对160t汽车吊转动部分、臂杆、支腿等部分设专人全程监护;
2.5、吊装使用通讯工具应统一频道，无关人员禁止使用;吊装前各部门领导要在现场进行指导并检查、监护;
2.6、吊车司机和起重工应持证上岗，操作熟练，信号明确。
2.7、吊装过程中需用到的索具(如钢丝绳、白棕绳等)、吊具(如卡环、手拉葫芦等)等器具在使用前用专人进行检查，防止带病作业。
2.8、施工用的氧乙炔皮管走向应沿钢柱旁上升，严禁随地拖拉任意布置，要求做到整齐美观。氧气乙炔皮管应与焊线分开走，防止因氧乙炔皮管与焊线绞到一块而引起起火。
七、成品保护
1 、炉排安装完毕后应注意对液压缸进行保护，用塑料布把液压缸包扎好。防止其他东西进入对液压缸进行污染。
2 、开箱后要对所有的小零件进行清点，确认无误后，收入仓库，专人保管，严防丢失。
3、对炉排其他一些小设备，如限位块、电磁阀等设备，先不安装，等调试时再进行安装并收入仓库，专人负责保管。
4、炉排安装完毕后，要进行后续工作的安装，如上层钢架、受热面安装及炉墙保温施工等，可能会对炉排造成污染，为避免污染，可采用不易起火、阻燃的材料进行遮盖保护。
附件:吊装布置图及吊车选型图
