锅炉配件之安全阀使用要求

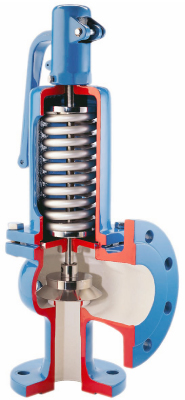

安全阀

一个重要的锅炉配件是安全阀。 它的功能是保护锅炉的外壳，从过大压力，随后发生爆炸。 英国：

在欧洲，有关的安全阀蒸汽锅炉的适应性问题是由欧洲标准EN管辖12953.在美国和世界其他一些地区，比如事项列入ASME标准。

许多不同类型的安全阀安装在蒸汽锅炉厂，但他们一般都必须符合下列条件：

• 安全阀（S）的总放电容量必须至少等于该距离，并在100℃下“锅炉容量。 如果'从与在“蒸发用于大小的安全阀，该安全阀容量总是会比实际的最大蒸发锅炉容量更高。
• 安全阀（次）的全额定放电容量，必须在锅炉的设计压力的110％来实现。
• 连接到锅炉的安全阀的最小进口孔为20毫米。
• 安全阀的最大设定压力应在锅炉的设计（或最大允许工作压力）。
• 必须有锅炉的正常操作压力和安全阀的设定压力之间有足够的余量。

安全阀法规（英国）

锅炉配件 锅炉安全阀

锅炉应装有大小为锅炉的额定输出至少一个安全阀 - 参见EN 12953的详细信息。

从安全阀排出管道必须通畅和排出在基，以防止冷凝水的积聚。 它是很好的做法，以确保排出管道被保持尽可能短的弯道的最小数量，以使通过阀的制造商所指示的允许的背压不超过。

这将是相当正常的排出管道的内径必须大于安全阀出口接头的内径，但在任何情况下它应该是以下。

锅炉截止阀

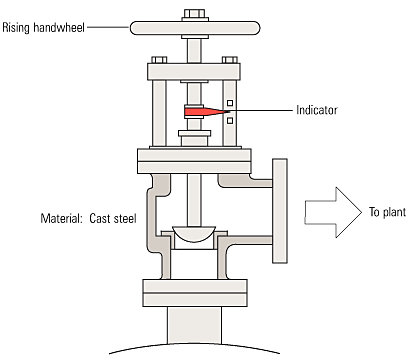

锅炉配件3.7.3 锅炉截止阀

一种蒸汽锅炉必须装有停止阀（也称为冠阀），该菌株的蒸汽锅炉，并从过程或工厂的压力。 它是通常的拧紧式各种角度模式的截止阀。 图3.7.3示出了这种类型的一个典型的截止阀。

在过去，这些阀常常被制造的铸铁，钢和铜被用于更高压力的应用。 在英国，英国BS 2790（最终被替换符合EN 12953）规定，铸铁阀门不再允许用于蒸汽锅炉此应用程序。 结节状或球状石墨（SG）铁不应该被混同于灰口铸铁，因为它具有机械性能均接近钢。 由于这个原因，许多锅炉的使用球墨铸铁阀门标准。

截止阀没有被设计为一个节流阀，并应完全打开或关闭。 它应始终打开缓慢，以防止任何突发的下行压力和相关的水锤，并帮助限制跌幅锅炉压力以及任何可能的关联启动。

为了遵守英国法规，阀门应该是'手轮上涨“的类型。 这使锅炉操作人员很容易看到的阀门位置，甚至从地面水平。 所示的阀配有一个指示器，使此即使对于操作者更容易。

在多锅炉应用的附加隔离阀应安装在一系列与冠瓣。 至少一个这些阀应是可锁定在关闭位置。 额外的阀门一般是防止一个锅炉加压另一个压下，无返回类型的截止阀。 或者，也可以使用一个旋压阀，与冠阀和本身的凸缘之间所夹的圆盘止回阀。

给水止回阀

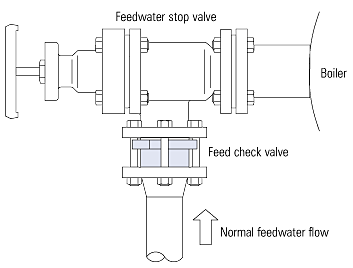

进水逆止阀（如图3.7.4和3.7.5示出）被安装在给水泵和锅炉之间的锅炉给水线。 锅炉给截止阀是安装在锅壳。

所述止回阀包括：相当于水在升高的给水箱的头部的弹簧时，有在锅炉没有压力。 这防止了被淹没的静压头从锅炉给水箱的锅炉。

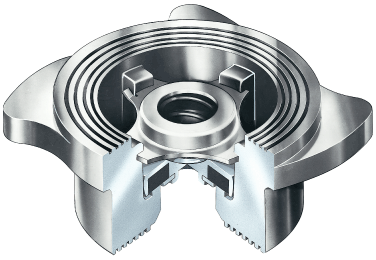

锅炉配件3.7.4 锅炉止回阀

在正常汽蒸条件止回阀操作以常规方式来停止进入馈线时给水泵没有运行的锅炉回水。 当给水泵运行时，它的压力克服弹簧的锅炉给正常。

因为良好的密封性要求，以及所涉及的温度相对较低（一般小于100℃）与三元乙丙橡胶单向阀（乙丙）一般柔软的座位是最好的选择。

锅炉配件3.7.5 进料单向阀位置

锅炉水质控制

水质的维护是必不可少的蒸汽锅炉的安全，高效运行。 的各种参数的测量和控制是一个复杂的主题，其也涵盖了一些规定。 因此，在此块稍后详细说明。 接下来的几节的目的仅仅是为了确定被视为对锅炉配件。

TDS控制

这个控制的总溶解固体（TDS）在锅炉水中的量，并且有时也被称为“连续排污'。 锅炉连接通常DN15或20所述的系统可以是手动的或自动的。 任何系统的情况下，锅炉水的样品中的TDS与设定点进行比较; 若TDS水平过高，锅炉水的量被释放到被替换的给水用低得多的TDS水平。 这有稀释水在锅炉，并降低TDS浓度的效果。

在手动控制的TDS系统，锅炉水会被采样每个班次。

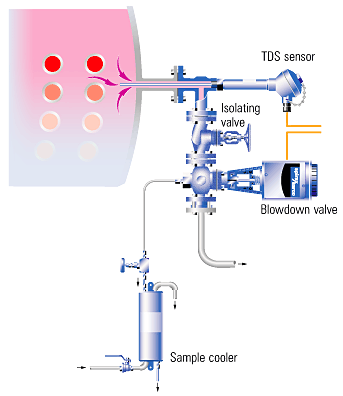

一个典型的自动TDS控制系统示于图3.7.6

锅炉配件3.7.6 典型的自动TDS控制系统

底部排污

这个喷出从锅炉底部的污泥或沉积物。 控制是一个大的（通常为DN25 DN50）键操作阀。 此阀通常可能被打开一段约5秒，每移位一次。

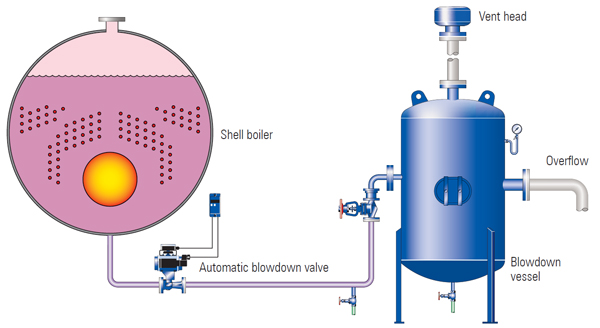

如图3.7.7所示，而图3.7.8说明了一个自动化的底部排污阀，并在排污系统的典型位置上的关键操作手册底部排污阀。

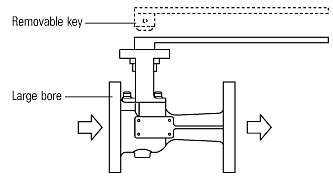

锅炉配件3.7.7 底部排污阀

锅炉配件3.7.8 一个自动化的底部排污阀的典型位置

压力表

所有锅炉必须装有至少一个压力指示器。

通常的类型是构建符合EN 12953一个简单的压力表。

表盘应至少为150毫米的布尔登管型的直径，并且它应该被标记以指示正常工作压力和所允许的最大工作压力/设计压力。

压力表连接于锅炉的蒸汽空间，并且通常有一个环型虹吸管其中充满冷凝蒸汽并保护从高温下的拨号的机制。

压力表可以装配到其他压力容器如排污容器，并且通常具有较小的表盘如图3.7.9。

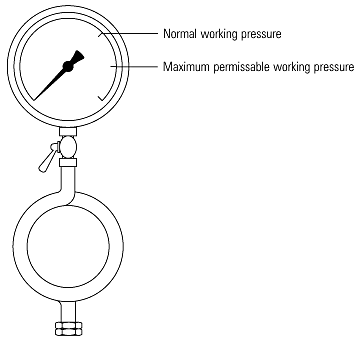

锅炉配件3.7.9 一般压力表虹吸环

计眼镜及配件

所有的蒸汽锅炉都配有至少一个水位计，但是那些100千瓦或以上的评级应装有两个指标。 这些指标通常被称为计眼镜符合EN 12953规定。

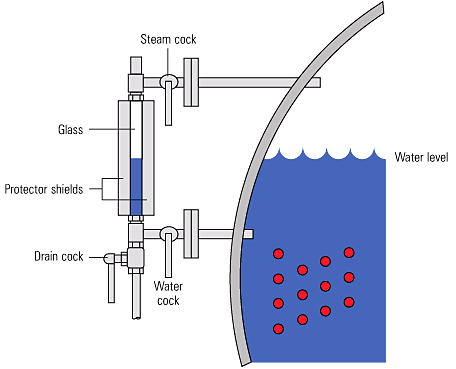

锅炉配件3.7.10 计玻璃及配件

阿计玻璃是表示水在锅炉中的电流电平，而不管锅炉的运行条件。 计玻璃应安装使他们的最低读数将显示水位为50 mm的地方会出现过热的地步。 他们也应配备与周围的保护，但这不应该妨碍水位知名度。 如图3.7.10所示为典型的计玻璃。

计的眼镜都容易从许多来源，如从化学品腐蚀的锅炉水和侵蚀排放期间损坏，特别是在蒸汽结束。 腐蚀或侵蚀的迹象表明一个新的玻璃是必需的。

当测试仪玻璃蒸汽连接，水龙头应关闭。 当测试仪玻璃水连接，蒸汽旋塞管应关闭。

要测试仪表玻璃，下面的程序应遵循：

• 关闭水龙头，打开排水旋塞约5秒钟。
• 关闭放水阀，打开水龙头。

  水要恢复到正常工作水平相对较快。 如果不这样做，然后在水龙头堵塞可能的原因，并采取补救措施，应尽快服用。
• 关闭蒸汽公鸡，并打开排水旋塞约5秒钟。
• 关闭放水阀，打开蒸汽公鸡。

  如果水不返回到其正常工作电平相对快，阻塞可能存在于蒸汽公鸡。 补救措施，应尽快服用。

授权服务员应系统至少每天一次试水压力表，并应提供适当的保护，脸和手，作为对烫伤一种保障在玻璃破碎事件。

注：所有句柄的计玻璃旋塞应在朝下的运行状态。

计玻璃卫士

该指数的玻璃护罩应保持清洁。 当防护罩被清洁的地方，或除去的清洁，压力表应暂时切断。

确保有切断压力表前一个满意的水位，并注意不要触摸或敲打计的玻璃。 清洗后，和当保护已更换，压力表应进行测试，并在正确的位置上设置的旋塞。

保养

该指数的玻璃应在每次年度检验进行彻底检修。 缺乏保养会导致硬化的包装和扣押公鸡的。 如果一只公鸡手柄变得弯曲或扭曲的特殊照顾是必要的，以确保公鸡设置全开。 损坏的接头，应更新或立即修复。 计眼镜往往成为因水分条件变色; 他们也成为薄，磨损，由于侵蚀。眼镜，因此，应定期更新。

备用眼镜和锥填料A股应该总是在锅炉房使用。 请记住：

• 如果蒸汽通行证呛了错误的高水位可能会在仪表玻璃发出。 经过测量仪进行了测试，假高水位可能仍会显示。
• 如果水的通道被堵塞人为的高水位可由于在玻璃的蒸汽冷凝观察。 在测试之后，玻璃会倾向于保持为空，除非在锅炉内的水位比顶部连接，在这种情况下，水会流入到这个连接的玻璃更高。
• 规玻璃的水平，必须以最大的尊重被处理，因为它们是在锅炉内的水位条件的唯一的视觉指示器。 任何的水位被认为是不正常的，必须尽快，因为它是观察调查，并立即采取行动，关闭了锅炉燃烧器，如果必要的。

水位控制

在蒸汽锅炉的正确水位的维护是必不可少的安全，高效运行。 感测水位的方法，以及随后的控制水位的是覆盖了若干规定一个复杂的课题。 下面几节将提供一个简要概述，并且该主题将在更大的后面详细讨论。

外部电平调节室

电平控制腔外嵌到锅炉的电平控制或警报的安装，如图3.7.11。

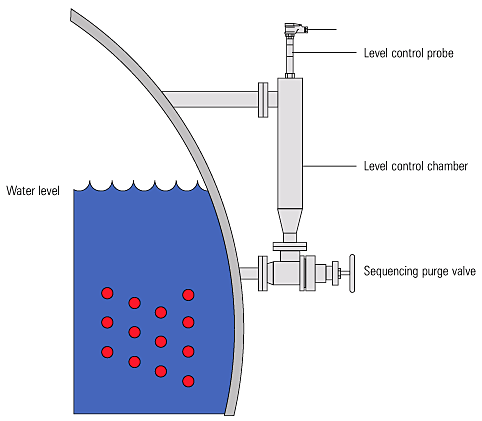

锅炉配件3.7.11 外部电平控制腔

的电平控制和报警功能的使用顺序清洗阀每天检查。 与手轮翻完全逆时针阀处于“正常工作”的位置和后座椅切断漏极连接点。 手轮，表盘看起来类似于图3.7.12所示。 有些手轮没有拨号，但依靠的机制才能正常工作。

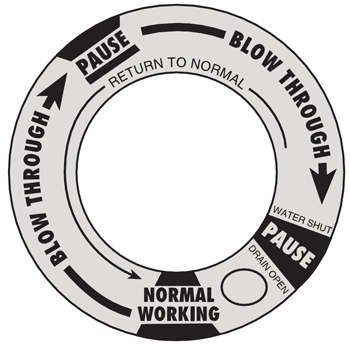

锅炉配件3.7.12 冲洗阀手轮

下面是一个典型的程序可以被用来测试对照当锅炉是在压力下，并在燃烧器中焙烧：

• 慢慢旋转手轮顺时针转动直到指示指针在第一个“暂停”的位置。 浮子室连接折流板，在打开的漏极连接，并在水的连接是通过熔断。
• 暂停5至8秒。
• 慢慢地移动手轮顺时针方向进一步向全行程。 水连接被切断，使排水阀保持打开，并且浮子室和蒸汽连接被吹入通过。 锅炉控制应进行操作，作为在锅炉，即泵的运行和/或可听的报警发声器和燃烧器切出降低水位。 备选地，如果该电平控制腔室装有一个第二或额外的低水位报警，锅炉应该锁定超时。
• 暂停5至8秒。
• 慢慢转动手轮完全逆时针切断反对在“正常工作”的位置后面的座位。

测序清除阀是由许多不同的制造商提供。 每个可能不同的操作步骤。 至关重要的是，制造商的说明应遵循关于此操作。

内部安装的电平控制

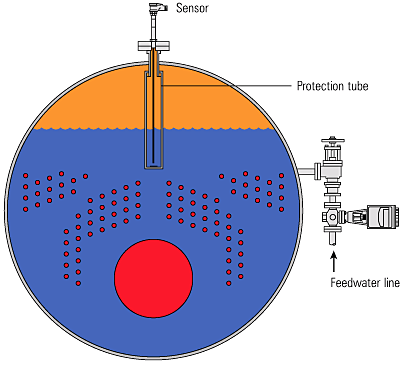

有传感器（或探头），它适合锅炉外壳（或蒸汽桶）内液位控制系统也可提供。 这提供了更高程度的安全性比外部安装的。 该液位报警系统还可以提供对系统完整性的自检功能。

因为他们是内部安装的，他们不受吹下来外室所需要的程序。 系统操作由蒸发测试“第一低”的位置，然后放空至“第二低”的位置进行测试。

保护管是装配以阻止周围的传感器的水的流动。

锅炉配件3.7.13 内部安装的电平控制

通风孔和真空断路器

当锅炉冷启动时，蒸汽空间充满空气。 这个空气没有热值，以及将蒸汽厂的性能由于氮封的热交换表面，其效果有不利影响。 空气也可以产生腐蚀的冷凝系统，如果没有充分地除去。

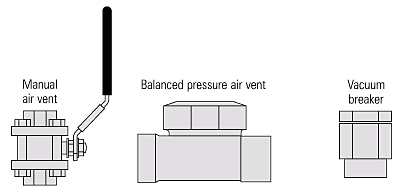

空气可以从使用​​简单的公鸡蒸汽空间净化; 正常情况下应该保持开放，直到大约0.5巴的压力显示在压力表。 一种替代的公鸡是一个平衡的压力空气排出，不仅减轻了手动清除空气中的任务的锅炉操作人员（并且因此保证了它实际上完成的），它也更加精确，将泄其可以积聚在气体锅炉。 典型的通风孔在图3.7.14。

当锅炉起飞线，在蒸汽空间的蒸汽凝结，并留下了真空。 此真空使压力将来自外部的锅炉产生，并且可导致锅炉检查门泄漏，损坏锅炉平板和过量填充的关闭锅炉的危险。 为了避免这种情况，真空断路器（见图3.7.14）必须在锅炉外壳上。

锅炉配件3.7.14 典型的通风口和真空断路器
