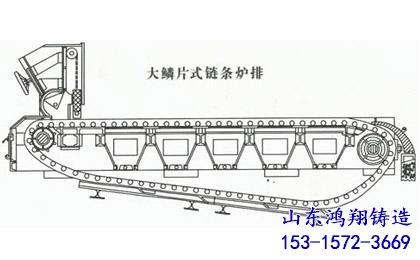

大鳞片式链条炉排技术参数

发布时间：2015-04-07 10:01 来源：http://www.sdhxzzc.com/

　　特点：1、运行稳定可靠。
　　2、不漏煤，提高燃烧效率。
　　3、重量较大。
　　4、锅炉房土建投资较大。
　　5、散件出厂，现场组装。
　　大鳞片式链条炉排技术参数：

	炉排有效面积(m2)	炉排面高度(mm)	前后轴距(mm)	炉排有效宽度(mm)	炉排内侧宽度(mm)	出轴长度(至炉排中心线)(mm)	出轴高度(mm)	出轴端直径(mm)	进风口中心高度(mm)	风室数量
10t/h	12.54	997	6600	2300	2450	1630	655	Φ100	500	5
10t/h	10.89	997	6325	1964	2080	1445	655	Φ100	500	5
15t/h	19.12	998	7000	3074	3190	2469	655	Φ130	450	5
15t/h	16.82	997	7000	2704	2820	1815	655	Φ120	500	5
15t/h	16.61	997	7000	2670	2820	1820	655	Φ120	450	5
15t/h(水平)	16.82	1198	7000	2704	2820	1748	855	Φ120	580	5
20t/h	23.14	997	7500	3444	3560	2205	655	Φ130	50	6
20t/h	21.42	997	7000	3444	3560	2205	655	Φ130	500	5
20t/h	21.43	998	7000	3474	3550	2318	655	Φ130	500	5
20t/h(水平)	20.66	1206	7500	3074	3190	2185	865	Φ130	710	6
20t/h(水平)	23.53	997	7500	3410	3560	2205	655	Φ130	500	6
30t/h	27.54	997	8000	3814	3930	2400	655	Φ130	500	6
30t/h	32.51	1197	8500	4184	4300	2587	855	Φ130	500	7
40t/h	35.09	997	8500	4554	4670	2771	655	Φ130	450	7
40t/h	35.38	997	8500	4554	4670	2771	655	Φ130	500	6
40t/h(水平)	35.38	1197	8500	4554	4670	2771	855	Φ130	500	6
