高炉热风炉炉箅子安装案例

　　一、工程简介

　　某某有限公司3#高炉热风炉炉箅子数量如下：一个炉子共26块炉箅子、托梁42根、支柱30根，其他相应的安装和调整件若干。

　　二、编制原因

　　热风炉炉箅子安装是整个热风炉安装的重点，特编制此方案。

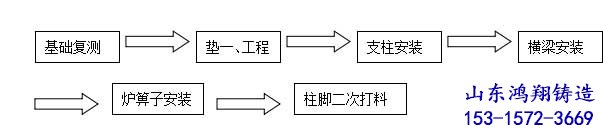

　　三、炉箅子安装流程

　　四、炉箅子安装

　　1.基础复测

　　(1)安装前，筑炉基础必须已经施工结束，强度达到图纸及规范要求，并已进行基础交接。

　　(2)基础复测：根据图纸及有关规范要求，对基础进行复测，并填写基础复测记录。

　　(3)安装前需进行测量放线工作，将每根支柱的定位线放出。

　　(4)安装过程中，必须随时对设备安装的标高、中心线等进行监控，对有超差趋势的，必须采取有效的预防和处理措施。

　　(5)设备安装完成后，进行整体测量，并填写安装测量记录。

　　2.垫铁安装

　　(1)首先将放置垫铁的区域凿平，使垫铁接触面达到规范和图纸要求。

　　(2)将垫铁按照图纸要求摆放，即一根支柱下对称放置四组垫铁。

　　(3)用水准仪将垫铁调整到安装标高。

　　3.支柱安装

　　(1)垫铁调整完毕后，用吊车将支柱一次放置在垫铁上。放置后，利用磁力线坠和水准仪调整支柱，使其达到规范要求。

　　(2)支柱调整完毕后，将其用L50X5角铁连接起来，并与炉皮连接。使其在安装炉箅子和横梁时不至于倾倒。

　　4.横梁和炉箅子安装

　　(1)支柱安装完毕后，横梁安装装，再者是炉箅子安装。

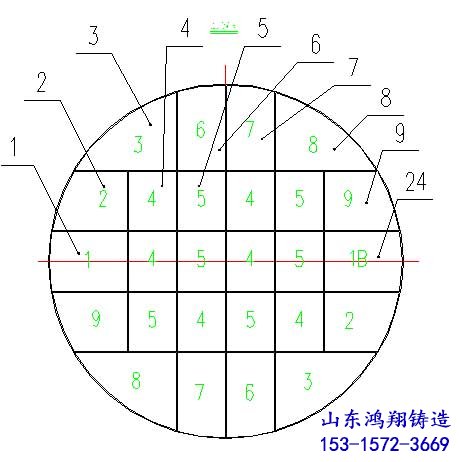

　　(2)炉箅子安装从中心向四周安装，即首先安装圆心区域4#和5#炉箅子。(见下图)

　　5.柱脚二次打料

　　炉箅子安装整体安装完毕后，经验收合格后，交与筑炉进行二次打料。

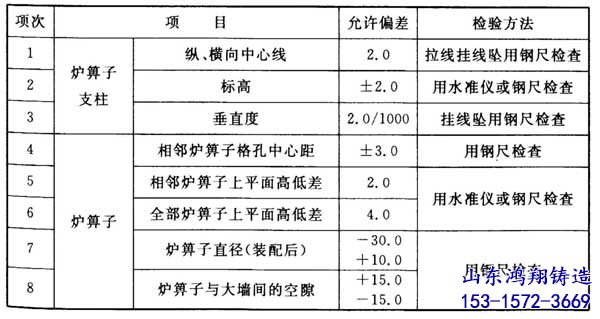

　　五、炉箅子和支柱安装允许偏差:

　　六、施工安全保证措施：

　　(1)地面作业人员要戴安全帽。

　　(2)特殊作业人员必须持证上岗。所有施工人员必须按照本工种的操作规程进行作业。

　　(3)参加安装的各专业工种，必须服从现场统一指挥。安全责任人在发现违章作业时，要及时劝阻，对不听劝阻继续违章操作者，应立即停止其工作。

　　(4)起重吊运用的钢丝绳、卡具、吊具必须经有关技术人员检验合格后方可使用。

　　(5)起重作业区域应设置警戒标志。在车辆、行人通道处作业时，设专人警戒。吊运时，吊臂下方严禁站人。

　　(6)设备起吊时，吊索必须绑扎牢固，绳扣必须锁牢。起吊时，先试吊，平稳后方可起升。设备垂直运输必须按序号顺序起吊。

　　(7)起重作业必须坚持"十不吊"制度，夜间吊装必须有充足的照明。

　　七、质量保证措施

　　1.组织措施

　　(1)严格按标准化组织施工，确保向业主提供一个高质量的建筑产品。

　　(2)严格实行自检、专检和联检“三检”制。项目经理、专职检查员及各部、各小组的检查员层层负责，严格把关，确保工程的实体质量。

　　(3)施工前必须做好图纸自审及会审工作，对施工图和规程说明书等技术文件要认真查阅并遵照执行，若图纸或技术文件存在问题要及时上报，按技术管理程序妥善解决。

　　(4)施工前，由公司工程技术科组织对项目部技术人员进行工程技术交底，明确设计要求，施工时项目部技术人员对操作人员进行详细三段技术交底。

　　2.技术措施

　　1施工中采用先进的机具和设备，以加快工程进度，提高工程质量。

　　4设备等材料到货后，按规范要求进行检验。

　　八、安装工具

　　水平光学测量仪、角度仪、框式水平仪、磁力线坠。
